通常和显示仪表、记录仪表等配套使用。直接测量生产过程中的-200～500℃范围内液体、蒸汽和气体介质以及固体表面温度

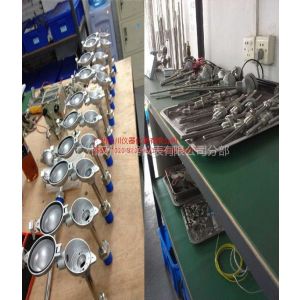

产品详细信息
●压簧式感温元件，抗振性能好；
●测量***度高；
●机械强度高，耐压性能好；
●进口薄膜电阻元件，性能可靠稳定； |
工作原理 |
热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。 |
主要技术参数 | |
○产品执行标准
IEC751
JB／T8622－1997
JB／T8623－1997
○常温绝缘电阻
热电阻在环境温度为15～35℃，相对湿度不大于80%，试验电压为10～100V(直流)电极与外套管之间的绝缘电阻≥100MΩ。
○测温范围及允差 |
| 型号 | 分度号 | 测温范围℃ | 精度等级 | 允许偏差 | | WZP | Pt100 | -200～+500 | A级 | ±(0.15+0.002|t|) | | WZC | Cu50 | | B级 | ±(0.30+0.005|t|) | | | Cu100 | -50～+100 | - | ±(0.30+0.006|t|) |
|
注：t为感温元件实测温度值。
○接线盒形式 |
防喷式 | 防水式 |
|
注：电气出口M未特殊指明，一律视为M20×1.5。 |
型号命名方法 | |
W | 温度仪表 | | | | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| | Z | 热电阻 | | | | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 感温元件材料 分度号 | P
C | 铂 Pt100
铜 Cu50 | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 铂电阻元件 | 无
2 | 单支
双支 | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| | 安装固定形式 | 1
2
3
4
5
6
| 无固定装置
固定螺纹
活动法兰
固定法兰
活络管接头式
固定螺纹锥形式
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| | 接线盒形式 | 2
3 | 防喷式
防水式 | |
|
|
|
|
|
|
|
|
|
|
| | 保护管直径 | 0
1 | Φ16
Φ12 | |
|
|
|
|
|
|
|
| | 工作端形式 | G | 变截面 |
|
|
|
|
|
|
|
| | W | Z | P | 2 | —— | 2 | 2 | 0 | G | 典型型号示例 |
|
| | |
| 选型须知 |
1)型号
2)分度号
3)精度等级
4)安装固定形式
5)保护管材质
6)长度或插入深度 |
| 例A：热电阻，Pt100型，A级，固定螺纹 M27×2，保护管316L，长度450mm，插入深度300mm。WZP-220，Pt100热电阻，L×I=450×300，***，保护管316L，螺纹 M27×2。 |
| |
热电阻(适用于铠装和隔爆热电偶) | |
| 序号 | 形式 | 保护管材质 | 公称压力 | 热响应时间 | 备注 | | 1 | 无固定 | 1Cr18Ni9Ti | 常压 | ＜90S | 保护管外径为Φ16、Φ12两种具体要求双方协商而定 | | 2 | 固定螺纹 | ≤10MPa | | 3 | 活动法兰 | 常压 | | 4 | 固定法兰 | ≤2.5MPa | | 5 | 活络管接头式 | 常压 | | 6 | 固定螺纹锥形式 | ≤30MPa | | 7 | 直形管接头式 | 常压 | | 8 | 固定螺纹管接头式 | | 9 | 活动螺纹管接头式 |
|
| | |
| 联系：020-82303681/15918757810 QQ：2636784123 |
| | |
| 保护管材质及选用 |
| 材质 | 使用温度 | 特点及用途 | | 1Cr18Ni9Ti | -200～800 | 具有高温耐蚀性，通常作为一般热钢使用 | | 304 | -200～800 | 低碳含量，具有良好耐晶间腐蚀性，通常作为一般耐热钢使用 | | 316 | -200～750 | 低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用 | | 316L | -200～750 | ***碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用 | | 310S | -200～1000 | 具有高温抗氧化性，耐腐蚀型通常作为热钢使用 | | GH3030 | 0～1100 | 镍基高温合金钢，具有优良抗氧化性，耐腐蚀型，通常作为耐热钢使用 |
|
